معرفی ساعت اندازه گیری
در دنیای مهندسی و صنعت، اندازه گیری دقیق و کنترل ابعاد یکی از نیازهای اساسی به شمار می رود. ابزارهای اندازه گیری متنوعی برای این منظور طراحی شده اند که هر کدام کاربرد ها و ویژگی های خاص خود را دارند. از جمله این ابزارها می توان به ساعت های اندازه گیری اشاره کرد که برای سنجش دقیق تغییرات ابعادی و موقعیتی قطعات مورد استفاده قرار می گیرند. ساعت های اندازه گیری به دو دسته اصلی تقسیم می شوند: ساعت اندیکاتور و ساعت شیطونکی. در این مقاله به بررسی جامع این دو نوع ساعت و تفاوت های آن ها پرداخته خواهد شد.
🔲 معرفی ساعت اندیکاتور
- تعریف و کاربرد
ساعت اندیکاتور یک ابزار اندازه گیری دقیق است که برای سنجش تغییرات کوچک در موقعیت یا سطح یک قطعه به کار می رود. این ابزار معمولاً شامل یک صفحه مدرج و یک عقربه است که با حرکت پراب، تغییرات را نشان می دهد. ساعت اندیکاتور به دلیل دقت بالای خود در صنایع مختلفی مانند ماشین کاری، قالب سازی، و بازرسی کیفیت کاربرد دارد.
ساعت اندیکاتور با یک پایه قابل تنظیم و یک صفحه مدرج همراه است که با حرکت عقربه های حساس، تغییرات کوچک در ارتفاع یا ابعاد را نشان می دهد. این ابزار به کمک پایه های مختلف می تواند به طور دقیق بر روی قطعات قرار گیرد و با حرکت دادن قطعه یا ابزار اندازه گیری، اختلافات را نشان دهد. یکی از ویژگی های برجسته ساعت اندیکاتور، دقت آن است که تا یک هزارم میلی متر می تواند تغییرات را اندازه گیری کند. این دقت بالا، ساعت اندیکاتور را به ابزاری ضروری در فرآیندهای تولیدی و کنترل کیفیت تبدیل کرده است. ساعت های اندیکاتور دارای انواع مختلفی از جمله ساعت اندیکاتور دیجیتال و عقربه ای می باشد که هر کدام بهترین کاربرد را دارند. با کلیک روی لینک زیر می توانید ویدیو معرفی انواع ساعت اندیکاتور را مشاهده کنید.
ویدیو معرفی انواع ساعت اندیکاتور
- ساختار و اجزا
ساعت اندیکاتور از چند بخش اصلی تشکیل شده است:
– بدنه: که معمولاً از فلز ساخته شده و مقاومت بالایی در برابر ضربه و سایش دارد.
– پراب: که با تغییر موقعیت قطعه، حرکت می کند و تغییرات را به عقربه منتقل می کند.
– عقربه: که تغییرات را روی صفحه مدرج نشان می دهد.
– صفحه مدرج: که دارای درجات مختلف برای نمایش دقیق تغییرات است.
- روش استفاده
برای استفاده از ساعت اندیکاتور، آن را به سطح قطعه مورد نظر متصل می‌کنند. با تغییر موقعیت قطعه، پراب حرکت کرده و عقربه را جابجا می کند. این تغییرات روی صفحه مدرج به صورت دقیق نمایش داده می شود و اپراتور می تواند میزان تغییرات را مشاهده و ثبت کند.

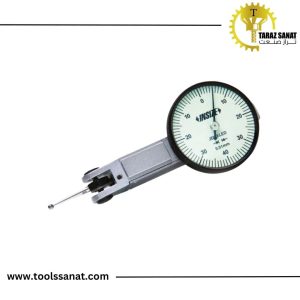

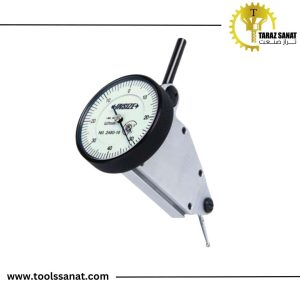

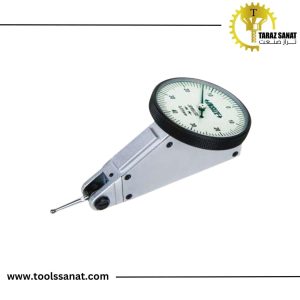

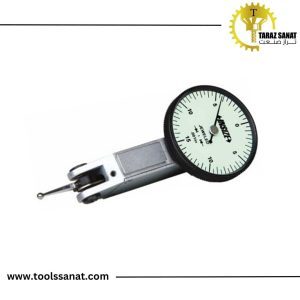

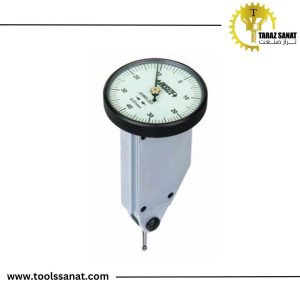

🔲 آشنایی با ساعت شیطونکی
- تعریف و کاربرد
ساعت شیطونکی یا همان ساعت شیطانکی، نوع دیگری از ساعت های اندازه گیری است که برای اندازه گیری تغییرات ابعادی در نقاطی که دسترسی به آن ها دشوار است به کار می رود. این ابزار با داشتن پراب بلند و انعطاف پذیر، قابلیت دسترسی به نقاط مختلف و اندازه گیری در زوایای متفاوت را دارد.
ساعت شیطونکی به دلیل ساختار ساده تر و انعطاف پذیری در استفاده، در شرایطی که نیاز به دقت بسیار بالا نیست، بسیار مفید است. این ابزار اغلب برای اندازه گیری های تقریبی و ارزیابی سریع وضعیت قطعات به کار می رود و به دلیل طراحی ساده تر، کاربری آسان تری دارد.
- ساختار و اجزا
ساعت شیطونکی از بخش های زیر تشکیل شده است:
– بدنه: که معمولاً بزرگ تر از بدنه ساعت اندیکاتور است و دارای پایه محکمی برای ثبات بیشتر است.
– پراب: که بلندتر و انعطاف پذیرتر از پراب ساعت اندیکاتور است و به راحتی می تواند به نقاط دشوار دسترسی پیدا کند.
– عقربه: که مانند ساعت اندیکاتور، تغییرات را روی صفحه مدرج نشان می دهد.
– صفحه مدرج: که درجات مختلفی برای نمایش تغییرات بزرگ تر دارد.
- روش استفاده
ساعت شیطونکی معمولاً برای اندازه گیری در فضاهای باریک و نقاطی که دسترسی به آن ها دشوار است، استفاده می شود. با قرار دادن پراب در نقطه مورد نظر، تغییرات ابعادی روی صفحه مدرج نمایش داده می شود و اپراتور می تواند میزان تغییرات را ثبت کند.
مقایسه ساعت اندیکاتور و شیطونکی
توانایی قرارگیری روی سطوح
🔲 ساعت اندیکاتور
ساعت اندیکاتور معمولاً با استفاده از پایه های مغناطیسی یا گیره ها به سطح قطعه متصل می شود. این قابلیت باعث می شود که این ابزار برای اندازه گیری سطوح صاف و منظم بسیار مناسب باشد. به عنوان مثال، در فرآیند تراشکاری یا فرزکاری، ساعت اندیکاتور به راحتی می تواند برای تنظیم دقیق قطعه و ماشین استفاده شود.
🔲 ساعت شیطونکی
در مقابل، ساعت شیطونکی با استفاده از پراب بلند و انعطاف پذیر خود به سطح قطعه نزدیک می شود. این قابلیت به ساعت شیطونکی امکان می دهد تا در فضاهای باریک و نقاطی که دسترسی به آن ها دشوار است، به راحتی قرار گیرد. به عنوان مثال، در بازرسی داخلی قطعات پیچیده یا اندازه گیری درون سوراخ ها و حفره ها، ساعت شیطونکی بسیار کاربردی است.
ابعاد و طراحی
🔲 ساعت اندیکاتور
ساعت اندیکاتور معمولاً دارای ابعاد کوچکتر و جمع و جور تری است. این ویژگی به اپراتور ها اجازه می دهد تا در فضا های محدود نیز به راحتی از این ابزار استفاده کنند. به همین دلیل، ساعت اندیکاتور در کاربردهای رومیزی و ماشین کاری های دقیق بسیار محبوب است.
🔲 ساعت شیطونکی
ساعت شیطونکی به دلیل داشتن پراب بلندتر و انعطاف پذیرتر، ابعاد بزرگ تری دارد. این ابعاد بزرگ تر ممکن است در برخی مواقع باعث محدودیت در استفاده از آن شود، اما در عوض امکان دسترسی به نقاط دشوار را فراهم می کند. در مواردی که نیاز به اندازه گیری درون قطعات یا فضاهای پیچیده است، ابعاد بزرگ تر و پراب بلند ساعت شیطونکی مزیت بزرگی محسوب می شود.
وضوح و دامنه اندازه گیری
🔲 ساعت اندیکاتور
وضوح و دامنه اندازه گیری از جمله تفاوت های مهم بین این دو ابزار است. ساعت اندیکاتور معمولاً دارای وضوح بالاتر و دامنه اندازه گیری محدودتر است. این ویژگی باعث می شود که این ابزار برای اندازه گیری تغییرات کوچک و دقیق مناسب باشد. دقت ساعت اندیکاتور می تواند تا چند میکرون نیز برسد که این میزان دقت برای کاربردهای حساس صنعتی بسیار حیاتی است. ساعت اندیکاتور اینسایز کد 10-2801 یکی از انواع ساعت های اندیکاتور می باشد که با وضوح و دقت بالا در تراز صنعت با بهترین قیمت موجود است.
🔲 ساعت شیطونکی
در مقابل، ساعت شیطونکی دارای وضوح کمتر و دامنه اندازه گیری بزرگ تری است. این ویژگی به ساعت شیطونکی امکان می دهد تا تغییرات بزرگ تر را با دقت کافی اندازه گیری کند. در برخی کاربرد ها که نیاز به اندازه گیری تغییرات زیاد در یک قطعه است، ساعت شیطونکی گزینه بهتری می باشد. به عنوان مثال، در بازرسی های کلی و اندازه گیری های اولیه که نیاز به دقت کمتری دارند، ساعت شیطونکی می تواند انتخاب مناسبی باشد. ساعت شیطونکی اینسایز کد 35-2381 یکی از ساعت های شیطونکی با کیفیت است که با دامنه اندازه گیری 0 تا 15 تولید شده است. این ساعت شیطونکی با قیمت ویژه در تراز صنعت قابل سفاش است.
پراب
🔲 ساعت اندیکاتور
پراب یکی از اجزای حیاتی هر دو نوع ساعت است. در ساعت اندیکاتور، پراب معمولاً کوتاه تر و سخت تر است. این پراب به صورت مستقیم با سطح قطعه در تماس است و تغییرات کوچک را به دقت اندازه گیری می کند. استفاده از پراب های سخت و دقیق باعث افزایش دقت و کاهش خطاهای اندازه گیری می شود.
🔲 ساعت شیطونکی
در ساعت شیطونکی، پراب بلندتر و انعطاف پذیرتر است. این انعطاف پذیری به ساعت شیطونکی امکان می دهد تا در نقاط دشوار دسترسی به راحتی قرار گیرد. پراب ساعت شیطونکی معمولاً از موادی ساخته می شود که تحمل فشار و خمش را داشته باشد تا در حین اندازه گیری دچار آسیب نشود. این پراب ها برای دسترسی به زوایا و نقاطی که به راحتی قابل دسترسی نیستند، بسیار مناسب هستند.
انتخاب مناسب بر اساس نیاز
انتخاب بین این دو ابزار بستگی به نوع کار و نیازهای اندازه گیری شما دارد. اگر به دقت و وضوح بالا نیاز دارید، ساعت اندیکاتور گزینه مناسبی است. این ابزار با قابلیت های فراوان خود می تواند در صنایع مختلف از جمله خودرو سازی، هوا فضا و الکترونیک مورد استفاده قرار گیرد. اما اگر به ابزاری سریع و ساده برای اندازه گیری های عمومی نیاز دارید، ساعت شیطونکی می‌تواند انتخاب بهتری باشد. این ابزار با ساختار ساده و کاربری آسان، در کارگاه های تعمیرات و ماشین کاری که نیاز به اندازه گیری های سریع و تقریبی دارند، بسیار کارآمد است.
نتیجه گیری
در نهایت، انتخاب بین ساعت اندیکاتور و ساعت شیطونکی بستگی به نوع کاربرد و نیازهای اندازه گیری دارد. ساعت اندیکاتور با دقت و وضوح بالاتر، برای اندازه گیری های دقیق و سطوح صاف مناسب است. این ابزار در صنایع مختلف برای تنظیم و کالیبراسیون ماشین آلات و قطعات بسیار پر کاربرد است.
در مقابل، ساعت شیطونکی با پراب بلند و انعطاف پذیر، برای اندازه گیری در فضاهای باریک و نقاط دشوار دسترسی بهتر عمل می کند. این ابزار در بازرسی های داخلی قطعات پیچیده و اندازه گیری درون سوراخ ها و حفره ها بسیار مفید است. هر دو ابزار در دنیای مهندسی و ماشین کاری دارای اهمیت بالایی هستند و استفاده صحیح از آن ها می تواند به بهبود کیفیت و دقت در فرآیندهای تولیدی کمک کند. در آخر، شما عزیزان میتوانید انواع ساعت های اندیکاتور و شیطونکی را با بهترین قیمت از فروشگاه تراز صنعت تهیه نمایید.
