در دنیای مهندسی و ساخت و تولید، جایی که کوچک‌ترین انحراف می‌تواند به هزینه‌های گزاف یا نقص در کیفیت منجر شود، ابزار اندازه گیری دقیق نقش حیاتی ایفا می‌کنند. در میان این ابزارهای تخصصی، ساعت اندیکاتور چیست؟ این سوالی است که بسیاری از صنعتگران و مهندسان به دنبال پاسخ آن هستند. ساعت اندیکاتور، که با نام‌هایی نظیر ساعت اندازه گیری یا گیج مقایسه ای نیز شناخته می‌شود، ابزاری مکانیکی یا دیجیتالی است که برای اندازه‌گیری و مقایسه تغییرات بسیار کوچک در ابعاد، صافی سطح، هم‌محوری، موازی بودن و لنگی قطعات به کار می‌رود. این ابزار به دلیل دقت فوق‌العاده بالا، به یک عنصر جدایی ناپذیر در کارگاه های تراشکاری، فرزکاری، قالب سازی، و خطوط تولید انبوه تبدیل شده است. برخلاف ابزارهای اندازه‌گیری مطلق مانند کولیس یا میکرومتر که مقدار واقعی یک بُعد را نشان می‌دهند، ساعت اندیکاتور یک ابزار مقایسه‌ای است؛ یعنی تغییرات نسبت به یک نقطه یا سطح مرجع (صفر) را نمایش می‌دهد. این ویژگی به آن امکان می‌دهد تا عیوب هندسی و انحرافات میکرونی را که با چشم غیرمسلح قابل تشخیص نیستند، آشکار سازد.
اصل کار ساعت اندیکاتور بر پایه تبدیل حرکت خطی کوچک میله اندازه‌گیری به حرکت دورانی بزرگ عقربه بر روی صفحه مدرج (در مدل‌های عقربه ای) یا نمایشگر دیجیتالی (در مدل های دیجیتال) است. این فرآیند از طریق مکانیزم چرخ دنده و اهرم های دقیق داخلی انجام می‌شود. هر میلیمتر یا حتی هر میکرون حرکت خطی میله، به یک چرخش قابل مشاهده و بزرگ‌تر عقربه تبدیل می‌شود که خواندن آن را برای کاربر بسیار آسان می‌کند. کاربرد اصلی ساعت اندیکاتور، اطمینان از کیفیت و تلرانس‌های قطعات تولیدی است. ترازصنعت با ارائه اطلاعات جامع و محصولات با کیفیت، به شما کمک می‌کند تا بهترین استفاده را از این ابزار حیاتی ببرید. برای مشاهده انواع گیج های اندازه گیری، می‌توانید به دسته‌بندی گیج اندازه گیری مراجعه کنید.
از مقاله آشنایی با نحوه تعمیر و کالیبراسیون ساعت اندیکاتور دیدن کنید.
انواع ساعت اندیکاتور
ساعت های اندیکاتور در مدل ها و مکانیزم‌های مختلفی تولید می‌شوند تا پاسخگوی نیازهای گوناگون صنعت باشند. هر یک از این انواع، ویژگی‌ها و کاربردهای خاص خود را دارند که شناخت آنها برای انتخاب مناسب، اهمیت فراوانی دارد. به طور کلی، ساعت‌های اندیکاتور را می‌توان بر اساس نحوه نمایش و مکانیزم داخلی به چند دسته اصلی تقسیم کرد.

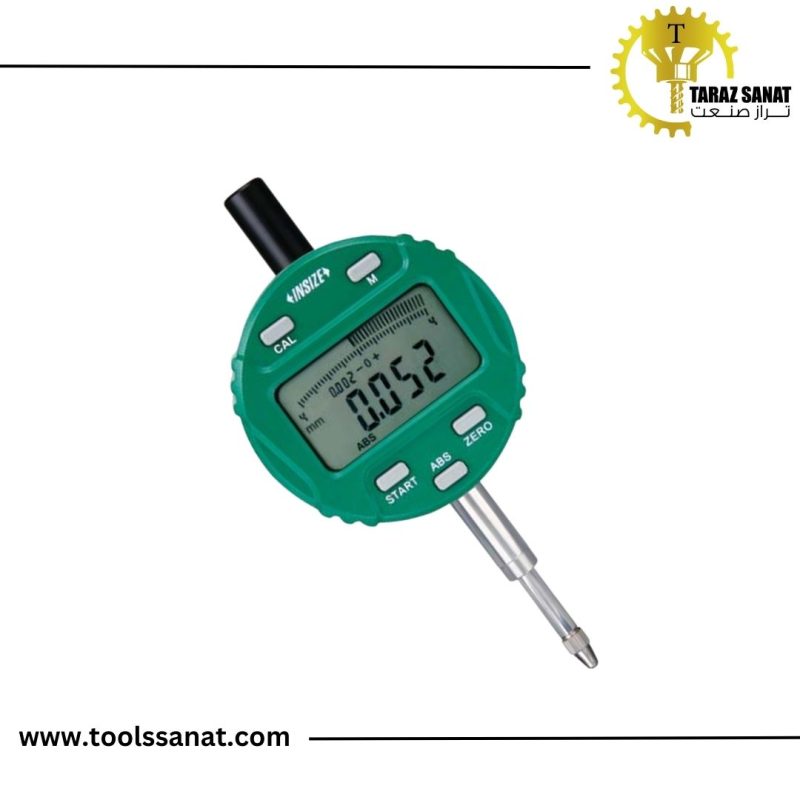

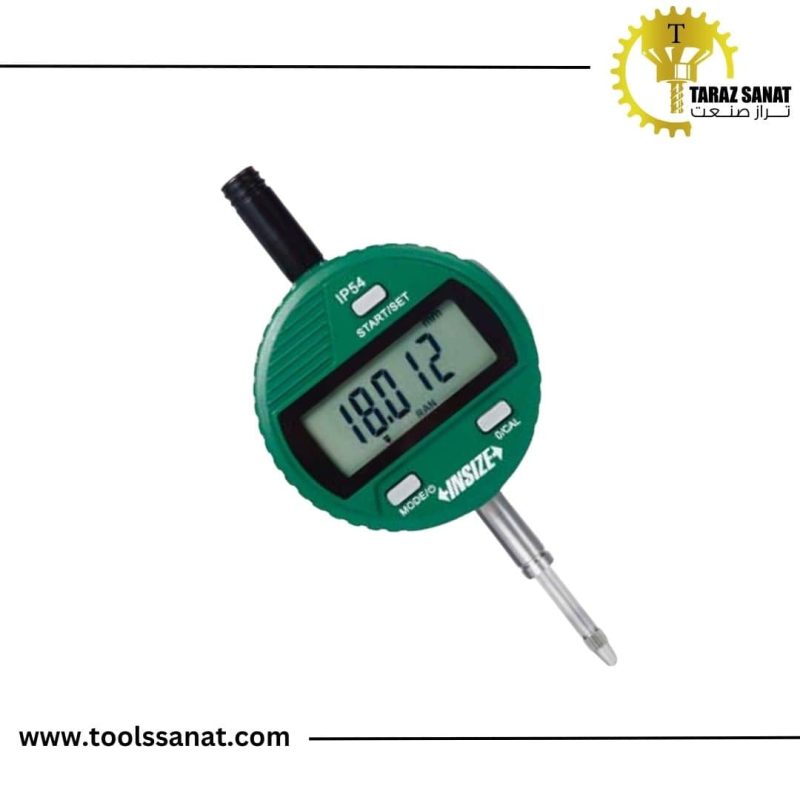

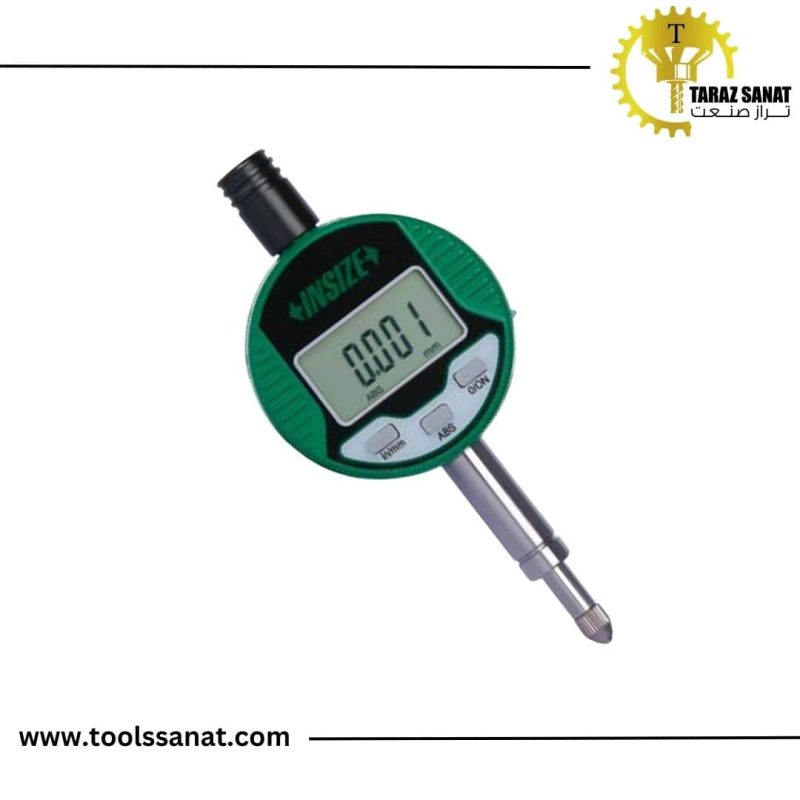

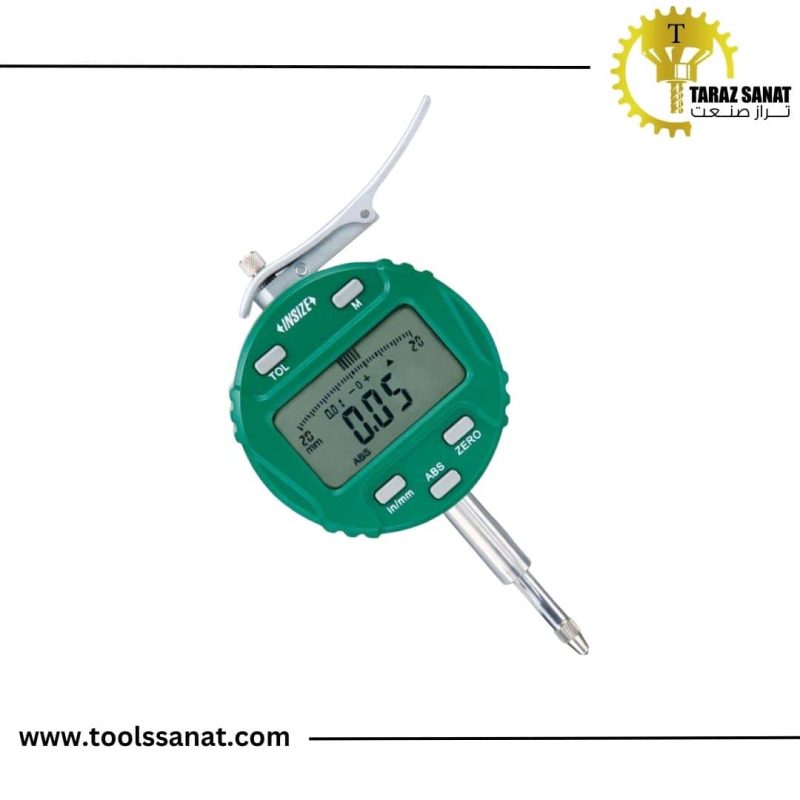

ساعت اندیکاتور دیجیتال
ساعت های اندیکاتور دیجیتال، نمونه‌های پیشرفته و مدرن این ابزار هستند که اندازه‌گیری‌ها را به صورت اعداد روی یک نمایشگر دیجیتالی LCD نشان می‌دهند. این نوع ساعت‌ها به دلیل مزایای متعددی که دارند، به سرعت جایگاه خود را در صنایع پیشرفته و کارگاه‌های مدرن پیدا کرده‌اند. دقت در این مدل‌ها معمولا بسیار بالاست و تا 0.001 میلیمتر نیز می‌رسد. از مزایای اصلی ساعت اندیکاتور دیجیتال می‌توان به موارد زیر اشاره کرد:
- خوانش آسان و بدون خطای انسانی
- قابلیت تغییر واحد اندازه‌گیری (میلیمتر به اینچ و بالعکس) با فشردن یک دکمه
- قابلیت صفر کردن در هر نقطه (Zero Set) برای اندازه‌گیری های مقایسه ای
- امکان نگهداری داده ها (Data Hold)
- قابلیت اتصال به کامپیوتر یا سیستم های جمع آوری داده از طریق پورت‌های USB یا بلوتوث
این قابلیت‌ها، فرآیند کنترل کیفیت و ثبت داده‌ها را به شدت تسهیل می‌کنند و برای تولیدات انبوه و سیستم‌های کنترل کیفیت خودکار ایده‌آل هستند. همچنین، برخی مدل ها دارای خروجی SPC (Statistical Process Control) هستند که برای تحلیل‌های آماری در فرآیندهای تولید بسیار مفید است. این ویژگی‌ها ساعت اندیکاتور دیجیتال را به ابزاری قدرتمند برای افزایش بهره وری و کاهش خطاهای انسانی در فرآیندهای اندازه‌گیری تبدیل می‌کنند.

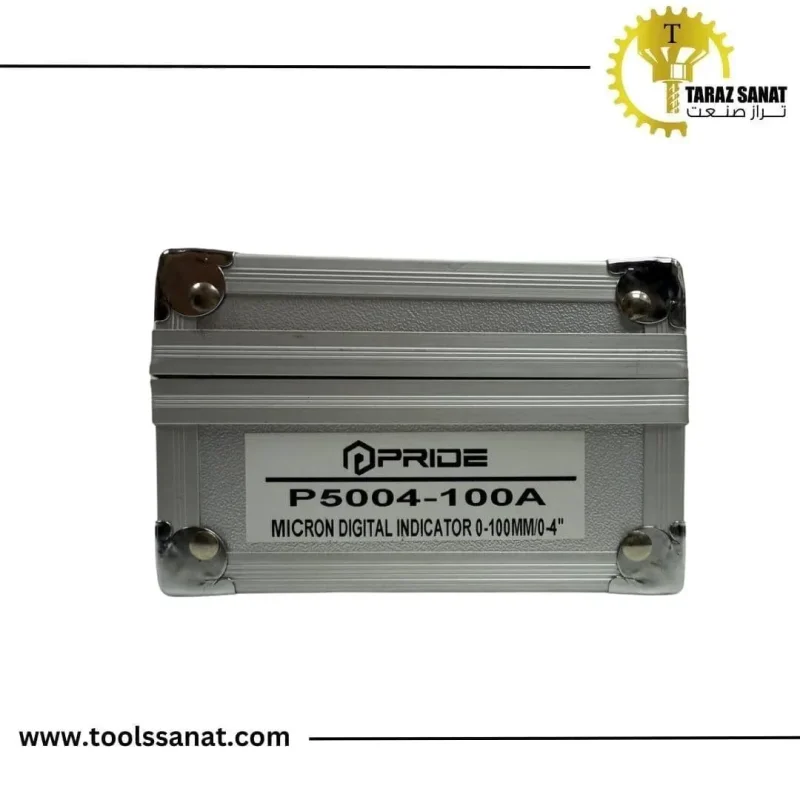

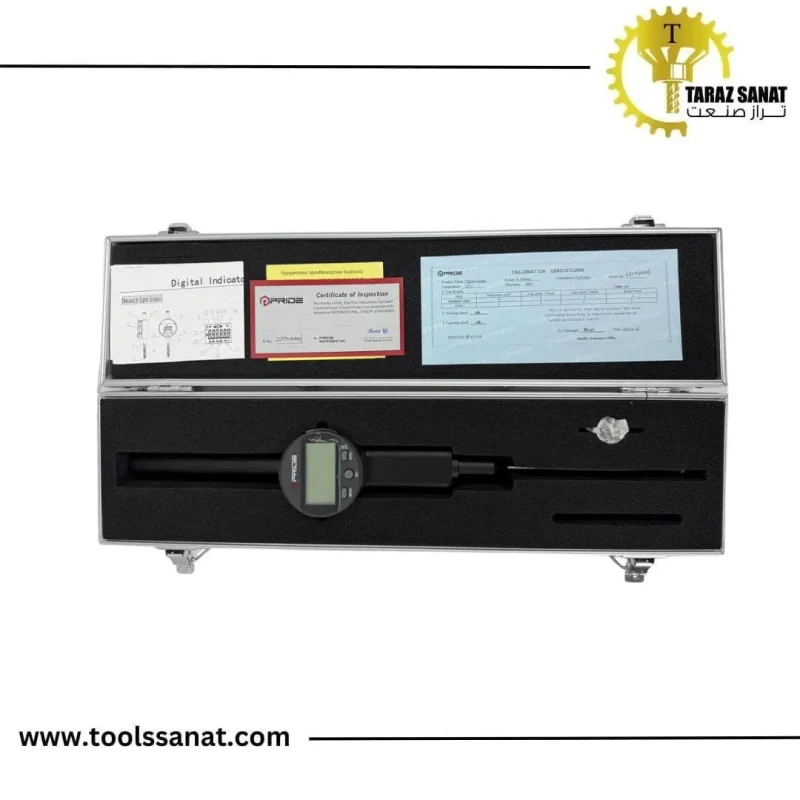

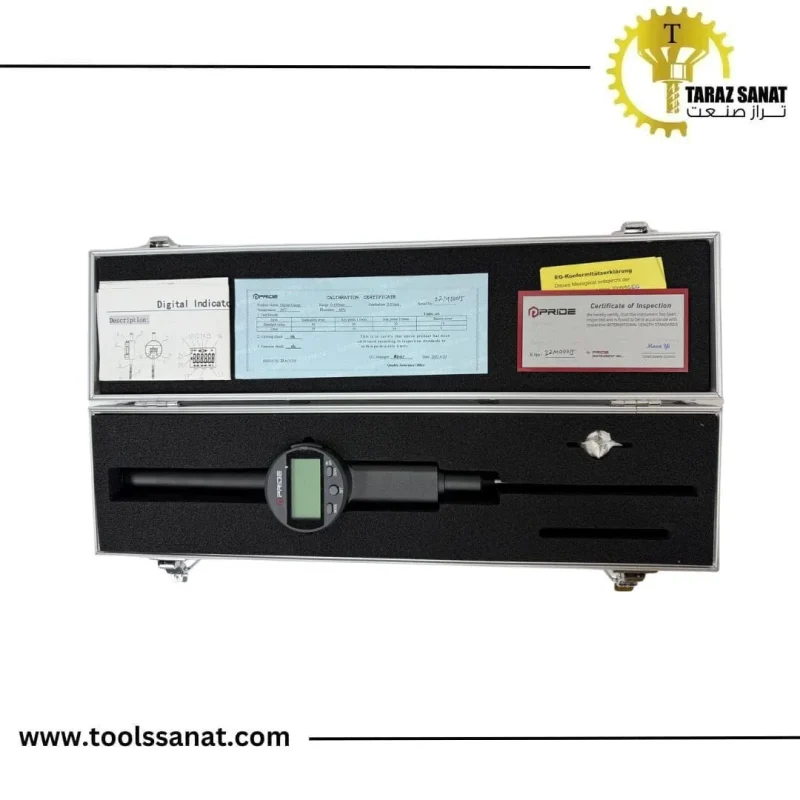

ساعت اندیکاتور دیجیتال کورس بلند پراید P5004-25A
قیمت اصلی: تومان11.500.000 بود.تومان10.750.000قیمت فعلی: تومان10.750.000.
ساعت اندیکاتور دیجیتال 0-25 میلیمتر پراید P5003-25A
قیمت اصلی: تومان8.350.000 بود.تومان6.142.000قیمت فعلی: تومان6.142.000.ساعت اندیکاتور عقربه‌ای
ساعت‌های اندیکاتور عقربه‌ای یا آنالوگ، مدل‌های سنتی و پرکاربرد این ابزار هستند که اندازه‌گیری را از طریق حرکت یک یا دو عقربه بر روی صفحه‌ای مدرج و دایره‌ای شکل نشان می‌دهند. این ساعت‌ها از یک مکانیزم چرخ‌دنده و اهرم برای تبدیل حرکت خطی میله اندازه‌گیری به حرکت دورانی عقربه استفاده می‌کنند. دقت این مدل‌ها نیز بسیار بالاست و معمولا از 0.01 میلیمتر تا 0.001 میلیمتر متغیر است. ساعت اندیکاتور عقربه ای به دلیل سادگی، دوام بالا، عدم نیاز به باتری (در اکثر مدل‌ها) و قیمت مناسب تر نسبت به مدل‌های دیجیتال، همچنان در بسیاری از کارگاه ها و صنایع مورد استفاده قرار می‌گیرند. خواندن این ساعت‌ها نیاز به کمی تمرین دارد، اما با کمی تجربه، کاربران می‌توانند به سرعت و با دقت بالا اندازه‌گیری‌ها را انجام دهند. این ساعت‌ها برای اندازه گیری های روتین، بررسی لنگی و صافی در ماشین کاری، و تنظیم دستگاه ها در محیط هایی که ممکن است رطوبت یا گرد و غبار زیاد باشد و به الکترونیک آسیب برساند، گزینه‌ای مطمئن محسوب می‌شوند. برای درک بهتر تفاوت این دو نوع و همچنین آشنایی با سایر ابزارهای دقیق، مقاله آشنایی با ساعت اندیکاتور و تفاوت آن با ساعت شیطونکی در وبلاگ ترازصنعت می‌تواند مفید باشد.

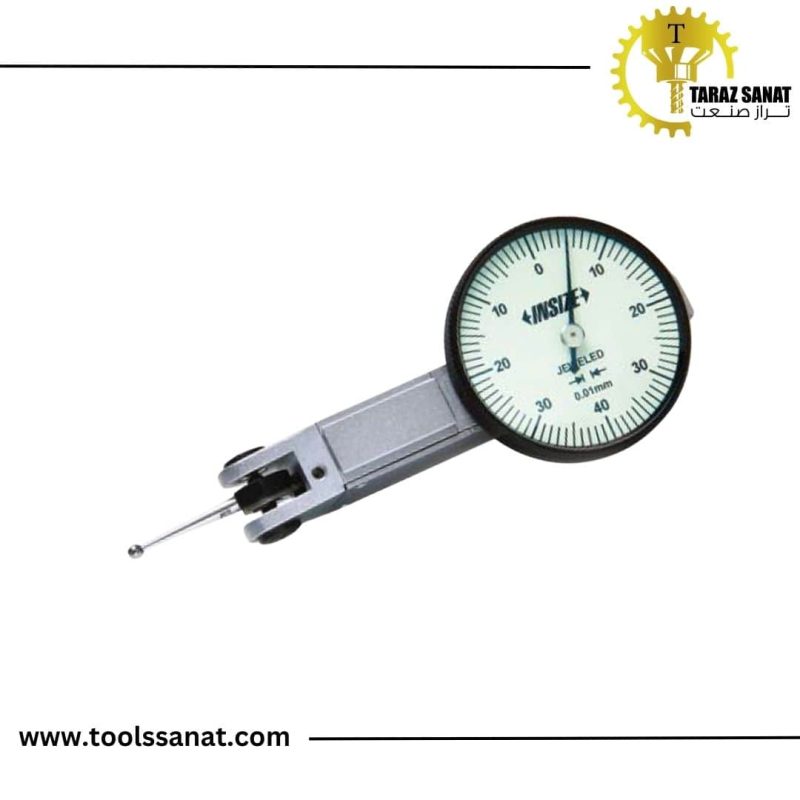

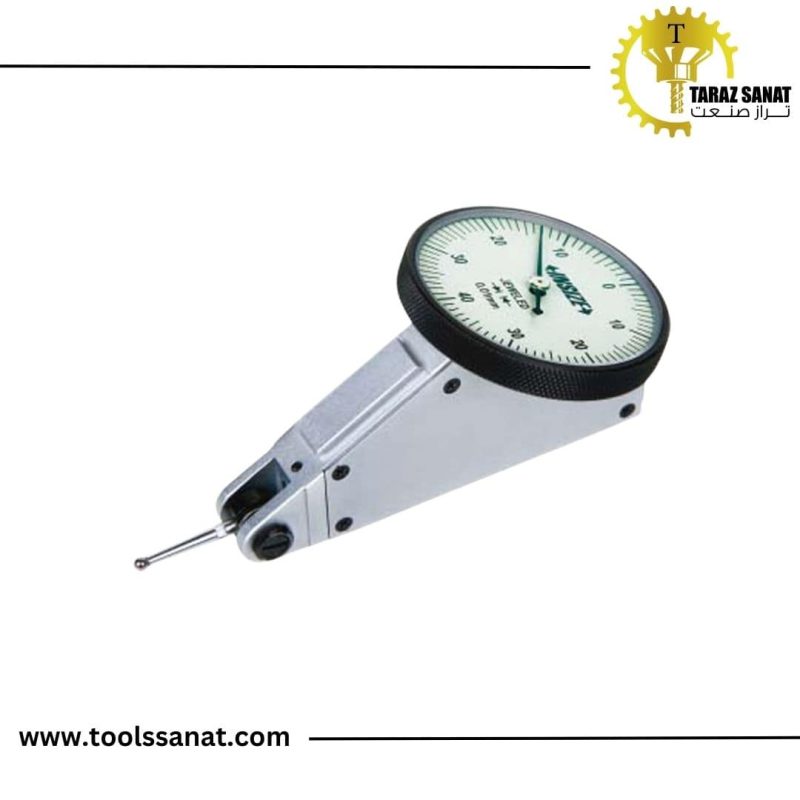

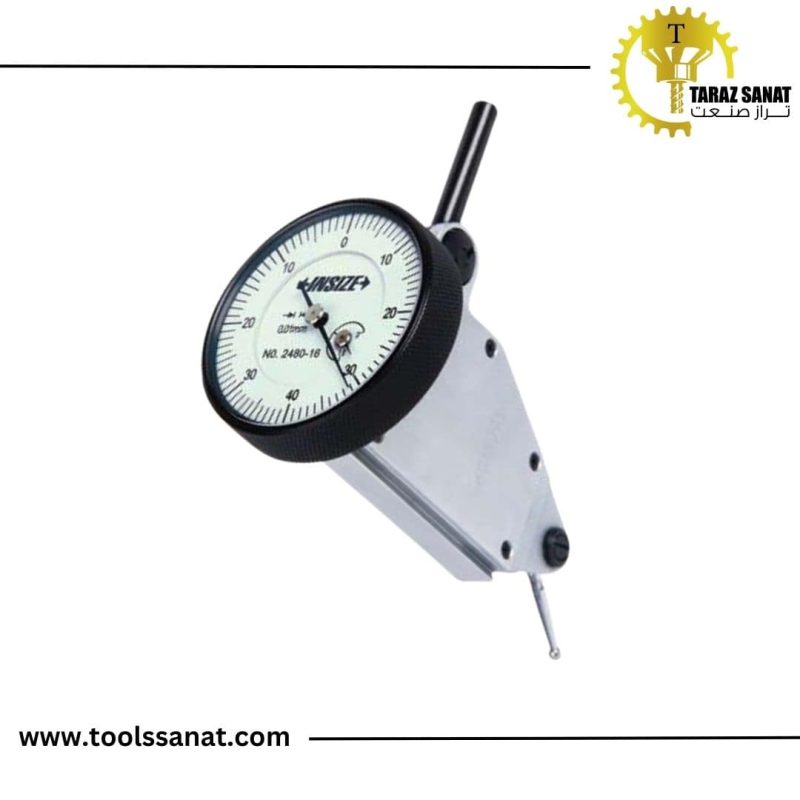

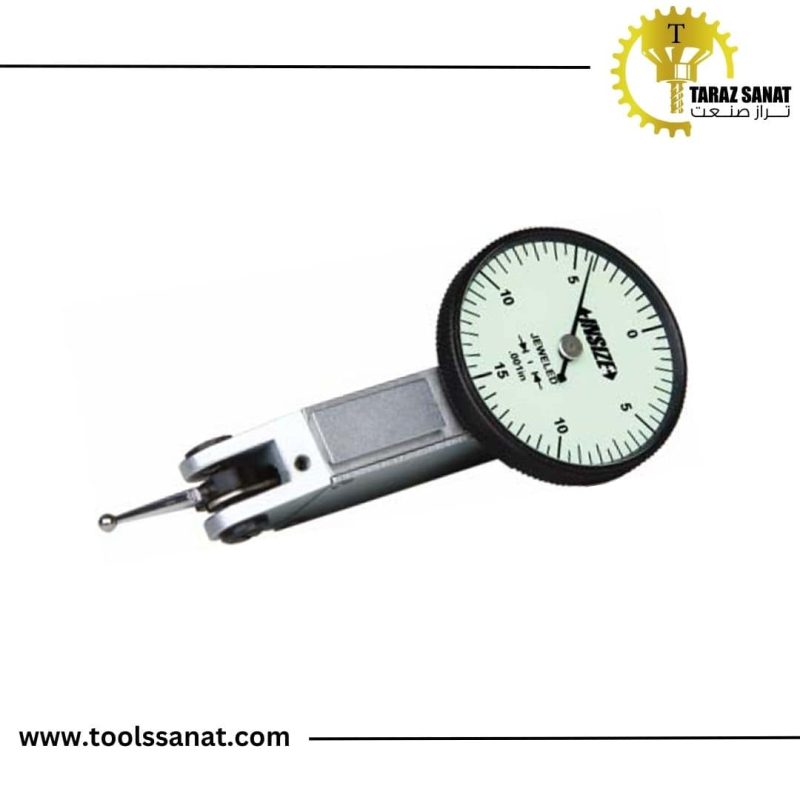

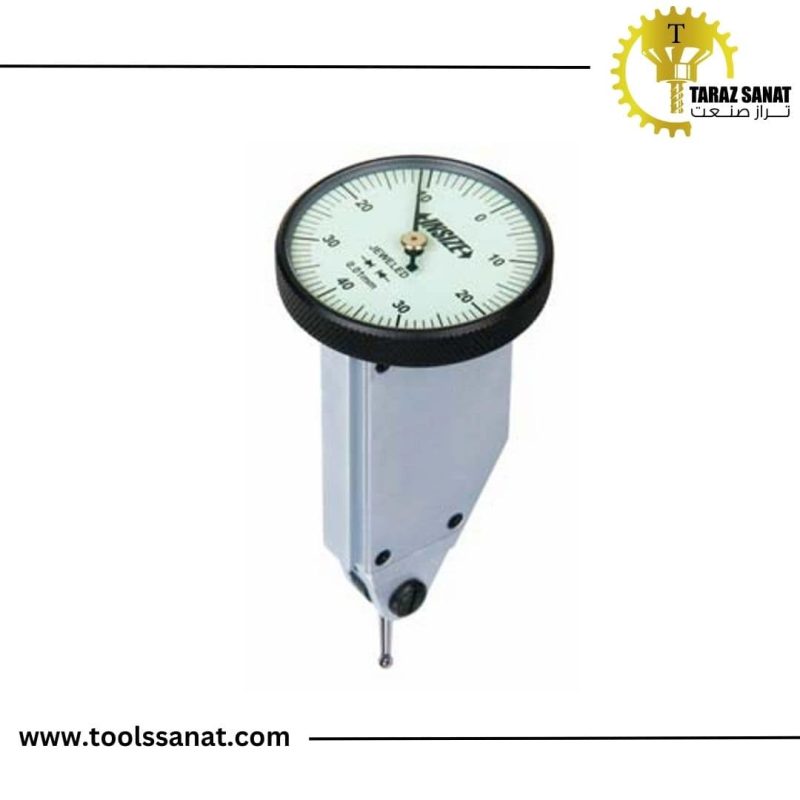

ساعت اندیکاتور شیطانکی
ساعت اندیکاتور شیطانکی، که به آن اندیکاتور اهرمی یا ترازسنج نیز گفته می‌شود، نوع خاصی از ساعت اندیکاتور است که تفاوت اصلی آن در مکانیزم پراب (میله اندازه گیری) آن است. برخلاف ساعت‌های اندیکاتور معمولی که پراب آنها به صورت خطی (عمودی) حرکت می‌کند، پراب ساعت شیطانکی به صورت اهرمی و شعاعی حرکت می‌کند. این ویژگی باعث می‌شود که ساعت شیطانکی برای اندازه گیری انحرافات در سطوح منحنی، داخلی یا خارجی قطعات، و همچنین برای هم راستا کردن دقیق قطعات (Alignment) در فضاهای محدود، بسیار مناسب باشد. دقت این ساعت ها نیز بسیار بالاست و معمولا در حد میکرون است. از کاربردهای اصلی ساعت شیطانکی می‌توان به اندازه‌گیری دوپهنی (Runout) شفت‌ها، بررسی موازی بودن سطوح، و تنظیم دقیق ابزارها روی دستگاه های CNC اشاره کرد. این ابزارها اغلب در صنایع قالب سازی، ابزارسازی، و ماشین کاری دقیق مورد استفاده قرار می‌گیرند. به دلیل طراحی خاص پراب، ساعت شیطانکی می‌تواند در زوایای مختلف نسبت به سطح اندازه‌گیری قرار گیرد که انعطاف‌پذیری بالایی در کاربرد به آن می‌دهد.
ساعت شیطونکی پراید P5106-08-30
قیمت اصلی: تومان2.289.000 بود.تومان1.987.000قیمت فعلی: تومان1.987.000.

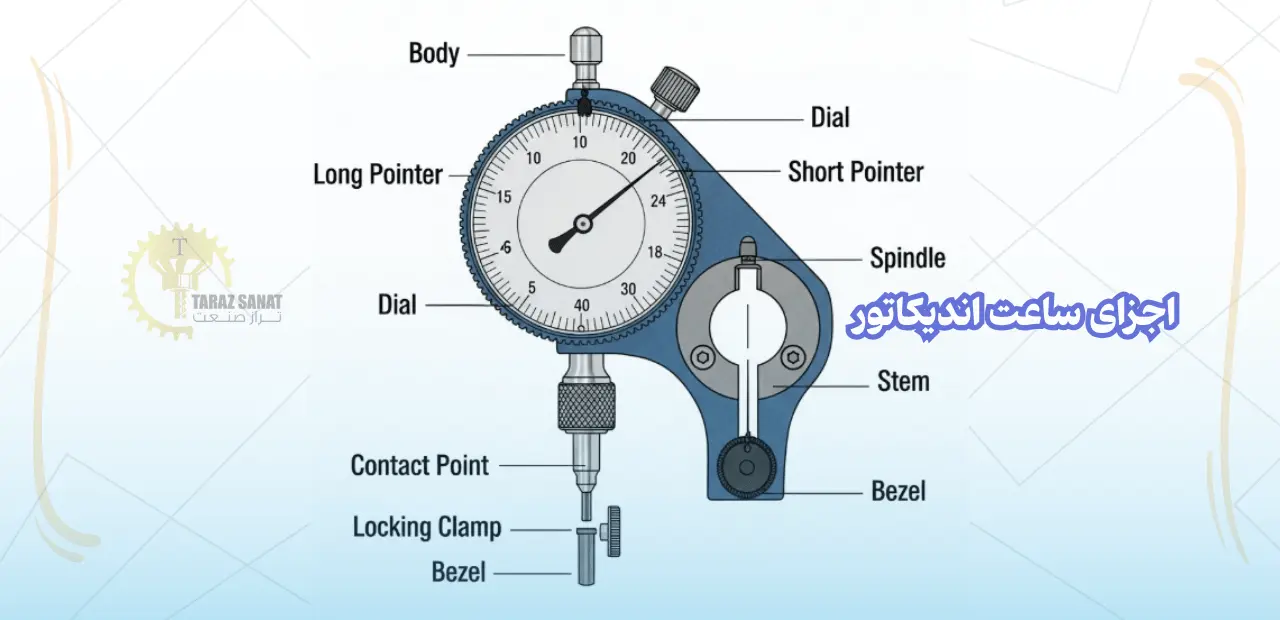

اجزای ساعت اندیکاتور
برای درک کامل نحوه کار و کاربرد ساعت اندیکاتور، شناخت اجزای اصلی آن ضروری است. هر جزء نقشی کلیدی در عملکرد دقیق این ابزار ایفا می‌کند:
- بدنه اصلی (Body/Housing): قسمت بیرونی ساعت که تمامی مکانیزم های داخلی را در خود جای داده و از آنها محافظت می‌کند.
- صفحه مدرج (Dial): صفحه‌ای دایره‌ای شکل که درجه بندی‌ها و اعداد روی آن حک شده‌اند. در مدل های عقربه ای، عقربه ها روی این صفحه حرکت می‌کنند.
- عقربه بلند (Long Pointer): عقربه اصلی که حرکت میله اندازه‌گیری را به نمایش می‌گذارد. هر چرخش کامل این عقربه معمولا معادل یک میلیمتر تغییر در طول است.
- عقربه کوچک (Small Pointer/Revolution Counter): عقربه کوچک تر که تعداد دورهای کامل عقربه بلند را نشان می‌دهد و به کاربر کمک می‌کند تا مقادیر بزرگ‌تر را بخواند.
- میله اندازه گیری (Spindle/Plunger): میله‌ای که با سطح قطعه کار تماس پیدا کرده و با حرکت خطی خود (بالا و پایین رفتن)، تغییرات ابعادی را به مکانیزم داخلی ساعت منتقل می‌کند.
- نوک اندازه گیری (Contact Point/Probe): سرِ میله اندازه‌گیری که کروی و صیقلی است و با قطعه کار در تماس قرار می‌گیرد. این قسمت در برخی مدل ها قابل تعویض است.
- ساقه (Stem/Shank): قسمتی استوانه ای شکل که از بدنه ساعت خارج شده و برای نصب ساعت اندیکاتور روی پایه یا هولدر استفاده می‌شود.
- پیچ قفل کننده (Locking Clamp/Screw): برای قفل کردن میله اندازه گیری یا صفحه مدرج در یک موقعیت خاص، به خصوص هنگام صفر کردن یا اندازه‌گیری مقایسه‌ای.
- حلقه مدرج بیرونی (Bezel): حلقه ای متحرک که دور صفحه مدرج قرار گرفته و برای تنظیم نقطه صفر به کار می‌رود.
تاثیر پایه ساعت اندیکاتور در دقت اندازه‌گیری
ساعت اندیکاتور به تنهایی قادر به اندازه‌گیری نیست و برای ثابت نگه داشتن آن در یک موقعیت مشخص و دقیق، به یک پایه ساعت اندیکاتور یا پایه ساعت اندازه گیری نیاز دارد. کیفیت و پایداری این پایه، تاثیر مستقیمی بر دقت نهایی اندازه گیری‌ها دارد. یک پایه ساعت اندیکاتور با کیفیت باید ویژگی‌های زیر را داشته باشد:
- پایداری و عدم لرزش: پایه‌های مغناطیسی قوی یا پایه‌های سنگین و محکم، از لرزش یا جابجایی ساعت در حین اندازه‌گیری جلوگیری می‌کنند. هرگونه لرزش می‌تواند به خطای اندازه‌گیری منجر شود.
- قابلیت تنظیم‌پذیری: پایه باید امکان تنظیم ساعت در زوایا و ارتفاعات مختلف را فراهم کند تا بتوان پراب را به دقت روی نقطه مورد نظر قطعه کار قرار داد. بازوهای قابل تنظیم و مفاصل قفل‌شونده محکم، در این زمینه بسیار کمک‌کننده هستند.
- جنس مقاوم: پایه باید از مواد با کیفیت و مقاوم در برابر سایش و خوردگی ساخته شده باشد تا طول عمر بالایی داشته باشد.
- عدم انتقال ارتعاش: در محیط‌های صنعتی، ممکن است ارتعاشات از ماشین‌آلات به پایه منتقل شوند. یک پایه خوب باید این ارتعاشات را به حداقل برساند.
با انتخاب پایه مناسب از ترازصنعت، می‌توانید از حداکثر دقت ساعت اندیکاتور خود بهره‌مند شوید.
برای آموزش خواندن انواع ساعت اندازه گیری به لینک مربوطه مراجعه کنید.
اندازه گیری با ساعت اندیکاتور
اندازه‌گیری با ساعت اندیکاتور فرآیندی دقیق است که نیازمند مهارت و رعایت نکات کلیدی است. در اینجا مراحل عمومی اندازه‌گیری با این ابزار آورده شده است:
- آماده سازی قطعه کار و ساعت: قطعه کار باید تمیز و عاری از هرگونه آلودگی باشد. ساعت اندیکاتور را با دقت روی پایه مناسب نصب کنید، به گونه‌ای که ساقه آن محکم در گیره پایه قرار گیرد.
- تنظیم نقطه صفر (Zeroing): میله اندازه‌گیری ساعت را روی یک سطح مرجع کاملاً صاف (مانند صفحه صافی گرانیتی) یا یک قطعه استاندارد (مانند گیج بلوک) قرار دهید. سپس، با چرخاندن حلقه مدرج بیرونی (Bezel)، عقربه بلند (یا نمایشگر دیجیتال) را روی صفر تنظیم کنید. این مرحله برای اندازه‌گیری‌های مقایسه‌ای بسیار حیاتی است.
- قرار دادن میله اندازه‌گیری روی قطعه: میله اندازه‌گیری را به آرامی روی نقطه‌ای از قطعه کار که می‌خواهید اندازه‌گیری کنید، قرار دهید. مطمئن شوید که پراب عمود بر سطح است (در مدل‌های عقربه‌ای و دیجیتال) یا در زاویه مناسب (در ساعت شیطانکی).
- خواندن مقدار: حرکت میله اندازه‌گیری، باعث چرخش عقربه (در مدل‌های عقربه‌ای) یا تغییر عدد (در مدل‌های دیجیتال) می‌شود. مقدار انحراف از صفر، عدد اندازه‌گیری شده شماست.
- محاسبه و تحلیل: با اندازه‌گیری در نقاط مختلف قطعه، می‌توانید میزان لنگی، صافی، یا موازی بودن را محاسبه و تحلیل کنید.
نحوه اندازه گیری لنگی قطعات به وسیله ساعت اندازه‌گیری
اندازه‌گیری لنگی (Runout) یکی از کاربردهای اصلی و حیاتی ساعت اندیکاتور است که به خصوص در صنعت ماشین‌کاری و ساخت قطعات دوار اهمیت فراوانی دارد. لنگی به معنای انحراف یا عدم هم‌محوری یک سطح دوار نسبت به محور چرخش آن است. برای اندازه‌گیری لنگی یک قطعه (مثلا یک شفت یا میل‌لنگ)، ویدیو زیر را مشاهده کنید.
نحوه تایم گیری با ساعت اندیکاتور
"تایم‌گیری" با ساعت اندیکاتور، در واقع به معنای تنظیم دقیق زمان‌بندی باز و بسته شدن سوپاپ‌ها در موتورهای احتراق داخلی (عموماً موتورهای پیستونی) با استفاده از ساعت اندیکاتور است. این فرآیند برای اطمینان از عملکرد بهینه موتور و حداکثر قدرت و بهره‌وری سوخت ضروری است. تایم‌گیری معمولا پس از تعمیرات اساسی موتور، تعویض میل‌سوپاپ یا قطعات مرتبط، انجام می‌شود.
مراحل کلی تایم گیری با ساعت اندیکاتور
- دسترسی به میل‌سوپاپ: ابتدا باید دسترسی به میل‌سوپاپ و سوپاپ‌ها فراهم شود. این کار معمولا با باز کردن درپوش سوپاپ‌ها انجام می‌شود.
- نصب ساعت اندیکاتور: ساعت اندیکاتور (معمولاً با دقت 0.01 میلیمتر) را روی یک پایه مغناطیسی یا کلمپ ثابت کرده و میله اندازه‌گیری آن را روی ساق یکی از سوپاپ‌های (ورودی یا خروجی) سیلندر مورد نظر قرار دهید. مطمئن شوید که میله اندازه‌گیری در راستای حرکت سوپاپ قرار دارد و به راحتی بالا و پایین می‌رود.
- پیدا کردن TDC (Top Dead Center): میل‌لنگ را بچرخانید تا پیستون سیلندر مورد نظر به نقطه مرگ بالا (TDC) برسد. این نقطه را می‌توان با دقت بالا با استفاده از گیج‌های مخصوص TDC یا با دقت بیشتر توسط یک ساعت اندیکاتور دیگر که روی سر پیستون قرار گرفته است، پیدا کرد.
- تنظیم صفر ساعت: در نقطه مشخصی (معمولاً زمانی که سوپاپ کمی از نشیمنگاه خود فاصله گرفته یا در حال بسته شدن است)، ساعت اندیکاتور را صفر کنید.
- اندازه‌گیری و خواندن جدول تایمینگ: میل‌لنگ را به آرامی و با دقت بچرخانید و در نقاط مشخصی (مثلاً هر 5 یا 10 درجه چرخش میل‌لنگ)، مقدار حرکت سوپاپ را از روی ساعت اندیکاتور بخوانید. این مقادیر را با جدول تایمینگ میل‌سوپاپ سازنده موتور مقایسه کنید. جدول تایمینگ مقادیر استاندارد باز شدن و بسته شدن سوپاپ‌ها را در درجات مشخصی از چرخش میل‌لنگ (نسبت به TDC) نشان می‌دهد.
- تنظیم و تکرار: اگر اندازه‌گیری‌های شما با مقادیر استاندارد تفاوت دارد، باید تنظیمات لازم روی میل‌سوپاپ یا مکانیزم‌های مرتبط را انجام دهید تا سوپاپ‌ها در زمان‌بندی صحیح باز و بسته شوند. این فرآیند ممکن است چندین بار تکرار شود تا دقت لازم حاصل شود.
بهترین برند ساعت اندیکاتور موجود در ترازصنعت
ترازصنعت به عنوان یکی از پیشگامان تامین ابزارآلات دقیق در ایران، مفتخر است که مجموعه‌ای از بهترین برند ساعت اندیکاتور را به مشتریان خود ارائه می‌دهد. برندهایی که به دلیل کیفیت بالا، دقت بی‌نظیر و دوام طولانی شناخته شده‌اند:
- Insize (اینسایز): اینسایز یکی از محبوب‌ترین برندها در زمینه ابزار اندازه گیری دقیق است که محصولاتی با کیفیت و قیمت مناسب ارائه می‌دهد. ساعت اندازه گیری اینسایز به دلیل دقت و کارایی بالا، در صنایع مختلف مورد استقبال قرار گرفته‌اند.
- Mitutoyo (میتوتویو): میتوتویو یک برند ژاپنی پیشرو در صنعت ابزار اندازه گیری است که به دلیل تولید محصولات فوق العاده دقیق و با کیفیت در سطح جهانی شناخته شده است. ساعت‌های اندیکاتور میتوتویو از نظر دقت، تکرارپذیری و طول عمر در بالاترین رده قرار دارند.
- Accud (اکود): اکود برندی است که ابزارآلات دقیق با کیفیت بالا و قیمت رقابتی تولید می‌کند. ساعت‌های اندیکاتور اکود انتخابی عالی برای کسانی است که به دنبال دقت و دوام با بودجه‌ای مناسب هستند.
- Asimeto (آسیمتو): آسیمتو نیز برندی معتبر در زمینه ابزار اندازه‌گیری است که محصولاتی با استاندارد بالا و دقت قابل اعتماد ارائه می‌دهد.
ترازصنعت با همکاری با این برندهای برتر، اطمینان می‌دهد که شما به بهترین ساعت اندیکاتور دسترسی خواهید داشت. برای مشاهده و خرید انواع ساعت اندیکاتور از برندهای معتبر، می‌توانید به صفحه ساعت اندازه گیری در وب‌سایت ما مراجعه کنید.
خرید ساعت اندیکاتور
برای خرید بهترین ساعت اندیکاتور که پاسخگوی نیازهای شما باشد، به نکات زیر توجه کنید:
- دقت (Resolution)
- محدوده اندازه‌گیری (Range)
- نوع نمایش (آنالوگ یا دیجیتال)
- نوع پراب (میله‌ای یا شیطانکی)
- مقاومت در برابر محیط (IP Rating)
- برند و گارانتی
- قابلیت‌های اضافی: امکانات مانند خروجی داده (SPC)، قابلیت صفر کردن در هر نقطه، و تغییر واحد می‌توانند در کارایی شما مؤثر باشند.
همین حالا به وب‌سایت ترازصنعت مراجعه کنید و ساعت اندیکاتور مورد نیاز خود را با اطمینان از اصالت و کیفیت، خریداری کنید!
جمع بندی
همانطور که در این مقاله جامع بررسی کردیم، ساعت اندیکاتور چیست و چگونه به عنوان یک ابزار حیاتی در دنیای صنعت و تولید نقش‌آفرینی می‌کند. از انواع دیجیتال و عقربه‌ای گرفته تا ساعت‌های شیطانکی تخصصی، هر یک برای رفع نیازهای دقیق اندازه‌گیری و کنترل کیفیت طراحی شده‌اند. با درک اجزا، نحوه عملکرد و نکات مهم در خرید و نگهداری، می‌توانید بهترین ساعت اندیکاتور را برای کار خود انتخاب کنید. ترازصنعت با ارائه مجموعه‌ای بی‌نظیر از بهترین برندهای ساعت اندیکاتور و همچنین انواع ابزارهای اندازه‌گیری و دقیق، شما را در مسیر دستیابی به بالاترین سطح دقت و کیفیت یاری می‌کند.
