پرگار صنعتی

از دیگر ابزارآلات اندازه گیری دقیق که برای نشانه گذاری، اندازه گیری و خط کشی قطعات و اجسام در صنایع مختلف استفاده می شود، پرگار ها هستند. پرگارها از جمله وسايل کمکی در اندازه گيری هستند که از آنها برای رسم دايره، خطکشی، علامتگذاری، اندازه گيری و
انتقال اندازه از قطعه کار به روی ابزار يا بالعکس استفاده میشود. این ابزار های دقیق مانند هر محصول دیگر دارای تنوع و مدل های گوناگون بوده که هر کدام اندازه گیری را به نحوی انجام می دهند. در تقسیم بندی پرگار ها ، به جنس، اندازه و کاربرد و نوع اندازه گیری توجه می شود و کاربر با توجه به نیاز خود، پرگار مورد نظر را خریداری می کند. این ابزار های کاربردی بیشترین استفاده در صنایعی مثل صنایع تولید قطعات صنعتی، خودرو سازی، مهندسی و نقشه کشی، صنایع پزشکی، مهندسی مکانیک و… دارند.

از انواع پرگار ها می توان به پرگار های دیجیتال،عقربه ای، داخل سنج و خارج سنج، پرگار مستقیم و … اشاره کرد. بیشترین استفاده از پرگار ها برای رسم اشکال دایره می باشد و برای این منظور از نوع پرگار مستقیم استفاده می شود. البته تراز صنعت در مقاله ای با نام «پرگار صنعتی چیست» به معرفی انواع پرگار های صنعتی پرداخته است. شما عزیزان در صورت تمایل و آشنایی بیشتر با پرگار صنعتی از این مقاله دیدن فرمایید.

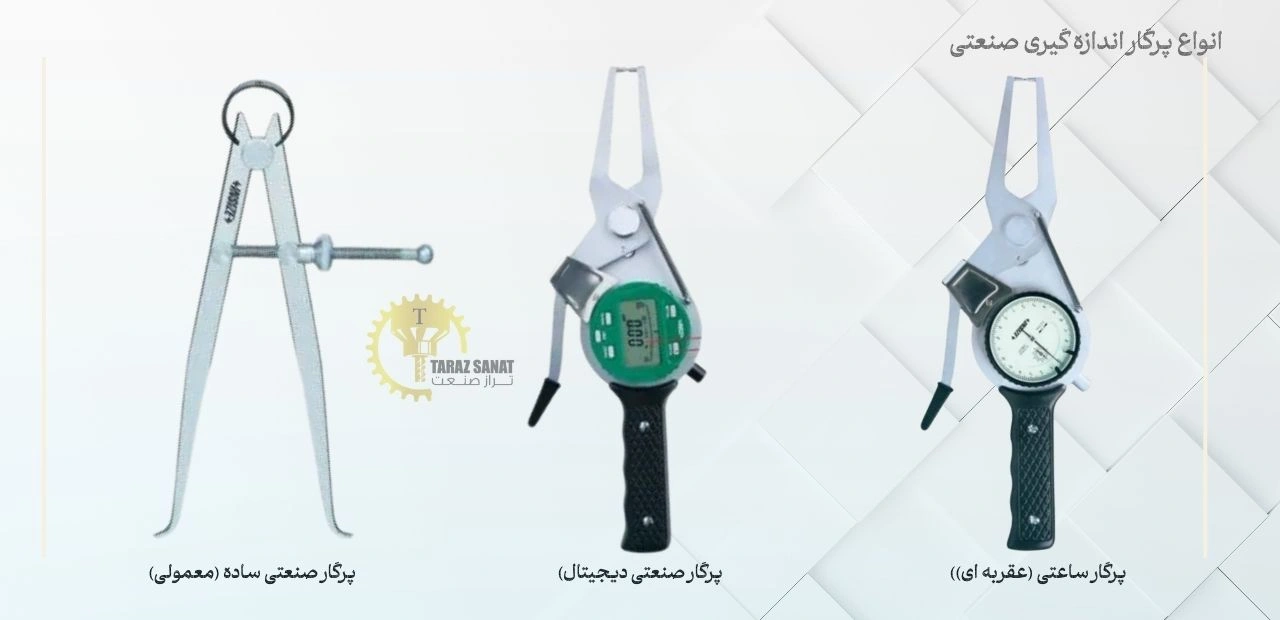

• انواع پرگار اندازه گیری

پرگار ساده

این نوع از پرگار، ساده ترین نوع انهاست و شباهت زیادی به پرگار های معمولی دارد. این نوع از پرگار ها برای رسم دایره، اندازه گیری فاصله بین دو نقطه و اندازه گرفتن ابعاد قطعات استفاده می شود. البته این ابزار دقیق  بعد از میکرومتر و سایر ابزار های اندازه گیری بهترین گزینه است. اجزای تسکیل دهنده این نوع پرگار دو بازو مستقیم و یک بخش تنظیم کننده می باشد. پرگار های ساده بر اساس ظاهر و کاربر خود به سه نوع مستقیم، داخل سنج و خارج سنج تقسیم بندی می شوند.

پرگار دیجیتال

این نوع از پرگار ها کاربردی مشابه با تمام پرگار ها داشته و در ساختار آنها از تکنولوژی پیشرفته و صفحه نمایش دیجیتال استفاده شده است. بدیهی است که پرگار دیجیتال به دلیل ساختار متفاوت خود از حساسیت بالایی برخوردار است. این نوع از ابزار ها دارای دسته نگه دارنده می باشند که به روند کار سرعت بخشیده است. پرگار های دیجیتال نیز مانند پرگار ساده دارای دو نوع خارج سنج و داخل سنج می باشد. تفاوت این دو نوع پرگار در نوع اندازه گیری و نوک میله های آنهاست. همانطور که از اسمشان مشخص است از پرگار داخل سنج برای به دست آوردن ابعاد داخلی اجسام و از پرگار خارج سنج برای ابعاد خارجی اجسام استفاده می شود.

پرگار ساعتی

نوع دیگری از پرگار ها که در اندازه گیری کاربردی مشابه با سایر پرگار ها دارند، پرگار ساعتی می باشد. این وسیله همانند پرگار های دیجیتال بوده با این تفاوت که در ساختار آن از صفحه نمایش دیجیتال استفاده نشده است. در این نوع پرگار، اطلاعات به دست آمده بر روی صفحه نمایش عقربه ای نشان داده می شود. در تمامی ابزار های اندازه گیری  و این نوع ابزار ها، فاصله تقسیم بندی و دقت اندازه گیری در از اهمیت بالایی برخودار است. چراکه این دو فاکتور در میزان خطای اندازه گیری تاثیر گذارند. پرگار ساعتی نیز مانند دو نوع پرگار دیگر دارای داخل سنج و خارج سنج می باشد.

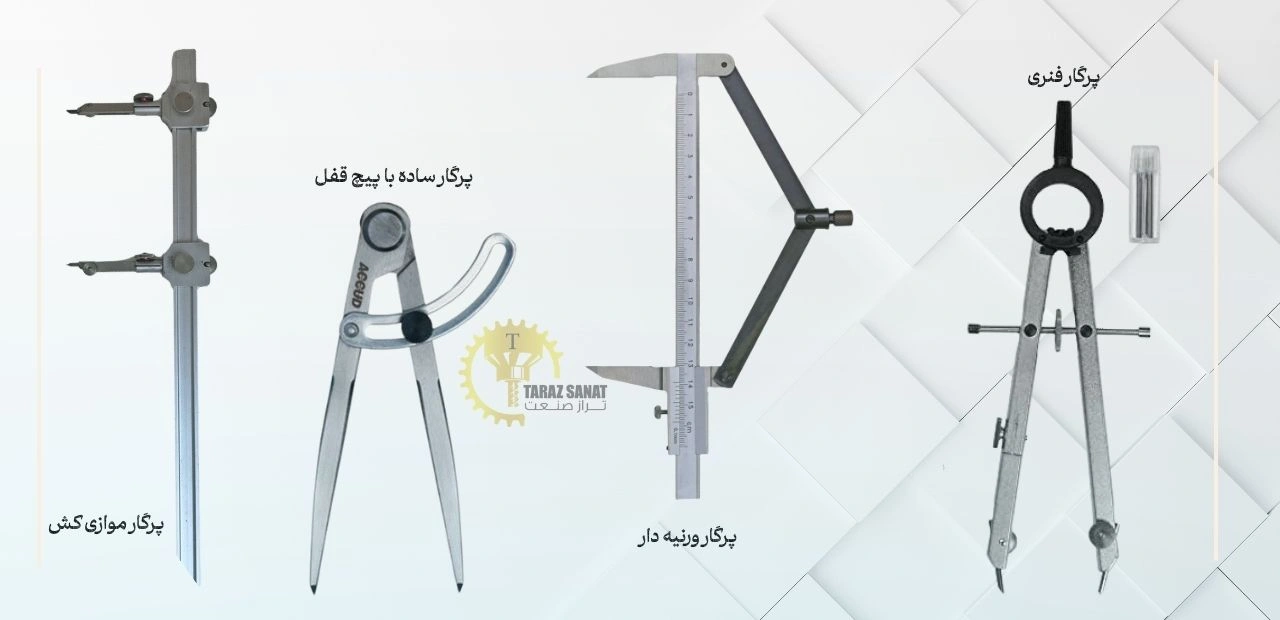

• انواع پرگار رسم

از اين نوع پرگار برای ترسيم دواير، قوسها، خطکشی و… در روی قطعات کار استفاده می شود. اين پرگارها، به لحاظ ساختمان، دارای انواع مختلفی هستند.

پرگار ساده با پيچ قفل

اين پرگار مانند پرگار ساده است، با اين تفاوت که در روی يکی از بازوها راهنمای شياردار قوسی شکل بسته شده و در روی بازوی ديگر پرگار پينی است که میتواند در داخل شيار راهنمای قوسی شکل حرکت کند. پس از بازکردن دهانه پرگار برای تثبيت اندازه، از پيچ قفل استفاده میشود.

پرگار فنری

اين پرگارها مجهز به دو بازو هستند با سر سوزنهای سنگ زده و تيز که ممکن است با بازوها يکپارچه و يا روی آنها سوار شده باشند. دو بازو، که از سنگ زده شده و تيز هستند و از سمت ديگر توسط يک فنر تخته و دسته آج دار به هم متصل می شود. برای تنظيم مقدار دهنه پرگار از پیچ و مهره استفاده می شود.

پرگار موازی کش

اين پرگارها برای رسم خطوط موازی به کار میروند . در  انواع مختلفی ساخته میشوند. نوعی از اين پرگار از يک خط کش اصلی تشکيل شده که ممکن استمدرج يا ساده باشد.  بازوی تخت با مقطع بيضی که به لبه  کار استقرار داده شده با سوزن خط کش برای ترسيم است. طول سوزن خط کش میتواند تغيير کند. اين ويژگی امکان ترسيم در سطوح غير همسطح را فراهم مینمايد. ازاين پرگاربرای ترسيم خطوط به موازات لبهٔ کار استفاده میشود. روش استفاده به اين ترتيباست که ابتدا، با توجه به درجه بندی پيش بينی شده، مقدار مورد نظر را روی بدنهٔ پرگار جدا نموده و با استفاده از پيچ قفل آن را محکم مینماييم و سپس، خط مورد نظر را ترسيم میکنيم.

پرگار ورنیه دار

اين پرگار دارای دو فک قابل تعويض است. يک فک آن، هنگام عمل ثابت و فک دوم روی کشوی نصب شده و متحرک است. فک ثابت میتواند در جهت عمود بر خط کش مدرج پرگار، حرکت لغزشی داشته باشد و فک متحرک در امتداد خط  کش حرکت افقی دارد. هر دو فک میتوانند توسط پيچی در محل های خود محکم شوند. با در نظر گرفتن مکانيزم ويژه اين پرگار، میتوان از اين وسيله برای کشيدن دايره ها و يا قوس ها در دو سطح مختلف بهره گرفت. این پرگار، همچنين دارای فک های يدکی قابل تعويض در اندازه ها و فرم های مختلف نيز هست. خط کش اين پرگار مدرج بوده و مجهز به سيستم ورنيه است.
